FDJCT2008 12路斷路器機械特性測試儀

一、功能特點

測試指標：可測試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等。合、分閘時間、同期、彈跳時間、次數、自動重合閘、行程、速度、電流、動作電壓等各項數據、波形。

抗擾通道：可抵御550KV變電所現場靜電干擾！

位移通道：1路位移信號采集，適配耐用的精密電阻線性位移、角位移傳感器。亦可適配用戶傳統自配的滑線電阻傳感器。

精細測試：嚴格按照中華人民共和國電力行業標準高電壓測試設備通用技術條件之第3部分：高壓開關綜合測試儀DL/T846.3—2004要求研制。100kHz高速采樣，測試時長高達9.9s。

操作電源：內置隔離型數字可調直流電源，帶短路保護功能，可設置電壓，指令各項分、合、重合閘操作及動作電壓試驗。

同步觸發：可響應電壓、電流、傳感器、斷口變化多種同步觸發方式。

操作界面：5.7″黑白液晶屏，菜單式操作，并在面板上增加了快捷設置按鍵。

速度定義：提供了常用的開關速度定義庫和可編輯速度定義庫兩種模式可供用戶自行選擇。

錄波功能：12路普通金屬觸頭通斷、線圈電流；行程、時間波形。

波形打?。?/span>內置58mm高速熱敏打印機，頂置面板安裝，數據表單、波形圖打印清晰。

數據通訊：可采用RS232或USB通訊，PC管理軟件實現數據、波形圖可上傳、測試。

SD卡存儲：大容量SD卡快速存儲、打開記錄，滿足100條測試數據及波形記錄。

U盤存儲：可將數據及波形文件快速存儲到U盤，直接用上位機軟件打開。

在線幫助：儀器內置豐富的接線、安裝、測試操作幫助。無說明書就能簡單使用。

FDJCT2008 12路斷路器機械特性測試儀

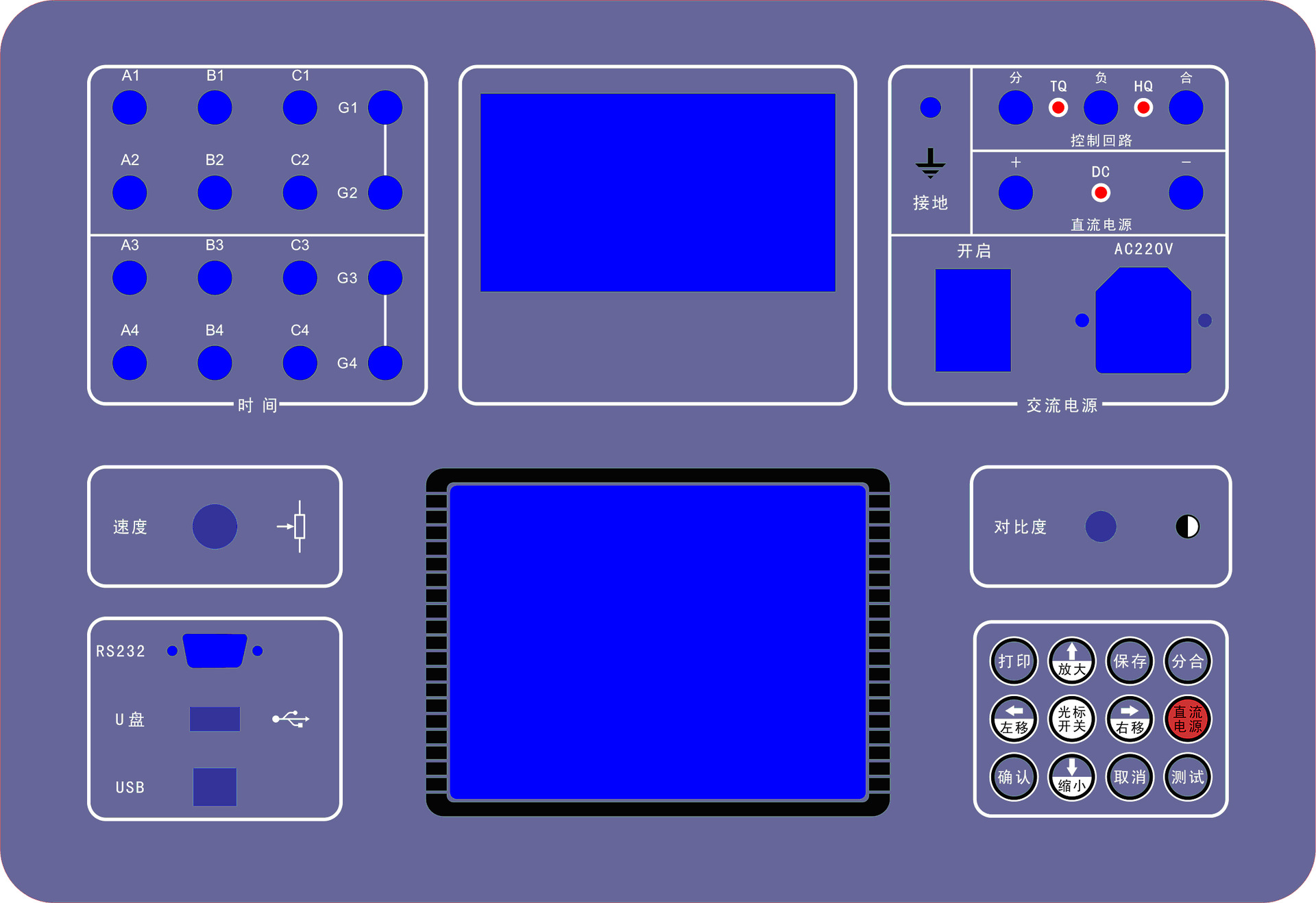

二、面板接線

 液晶屏：5.7″黑白液晶屏，可手動調整對比度。

電源開關：儀器交流總電源開關，帶燈指示。

打印機：58mm熱敏打印。

接地插座：儀器機殼保護接地，帶Φ 4插空，螺栓緊固。

電源插座：三芯帶接地交流AC220，50Hz電源輸入插口，上部FUSE倉盒內置2顆15A保險絲，方管洞內置保險絲為備用。

通訊組塊：

RS232C：計算機串口通訊，上位機波特率選擇為57600bps。

U盤：外部插入U盤，可將測試數據存儲到外部U盤里。

USB通訊：本機器與計算機以USB通訊。

測速端口：

三芯航插，也可適配用戶自配滑線電阻。儀器默認使用A1通道安裝傳感器。

直流電源：

+、- 為內置直流電源輸出；也可作外直流電源輸入端，帶LED燈指示。

分、負、合為可控直流電源輸出，分、合為正端，負為公共端；分、負；

合、負也可用作外同步倒采樣，帶LED燈指示。

典型控制模式：

儀器具備內電源主控、外電源主控；交直流外同步多種送電、觸發方式。

1） 內置直流電壓電流主控內同步：

直流電源 +、- 端直接輸出電源，可供開關閉鎖控制及儲能電機使用。

接出分、合、負控制線，雖然儀器內置電源為隔離電源，帶短路保護，但仍需斷開二次電源，以減少不必要的電源沖突或報警。此時進入菜單，選擇內電源操動方式，調整電壓，設置分、合模式，按測試送電。

2） 外接直流電壓電流主控內同步：

直流電源 +、- 端輸入外直流電源，用做分、合控制操動輸出。

接出分、合、負控制線，此時進入菜單，選擇外電源操控方式，設置分、合模式，按測試送電。

3） 交直流倒采樣電壓受控外同步：

接出分、合、負控制線，此時此線為倒采樣外同步。此時進入菜單，選擇外同步操控方式，設置分、合模式，按測試后等待外電壓同步。

注：當二次電源無法解凈或操動控制回路為交流時，特別適合此種方法受控測試。

時間端口：用作普通金屬觸頭測試功能。
